本题导读
侧视方向看图 2：外轮廓为左侧竖直、上边水平、右侧倾斜、下边水平的四边形，且棱 的投影是内部线段.
📌【题干】
Question

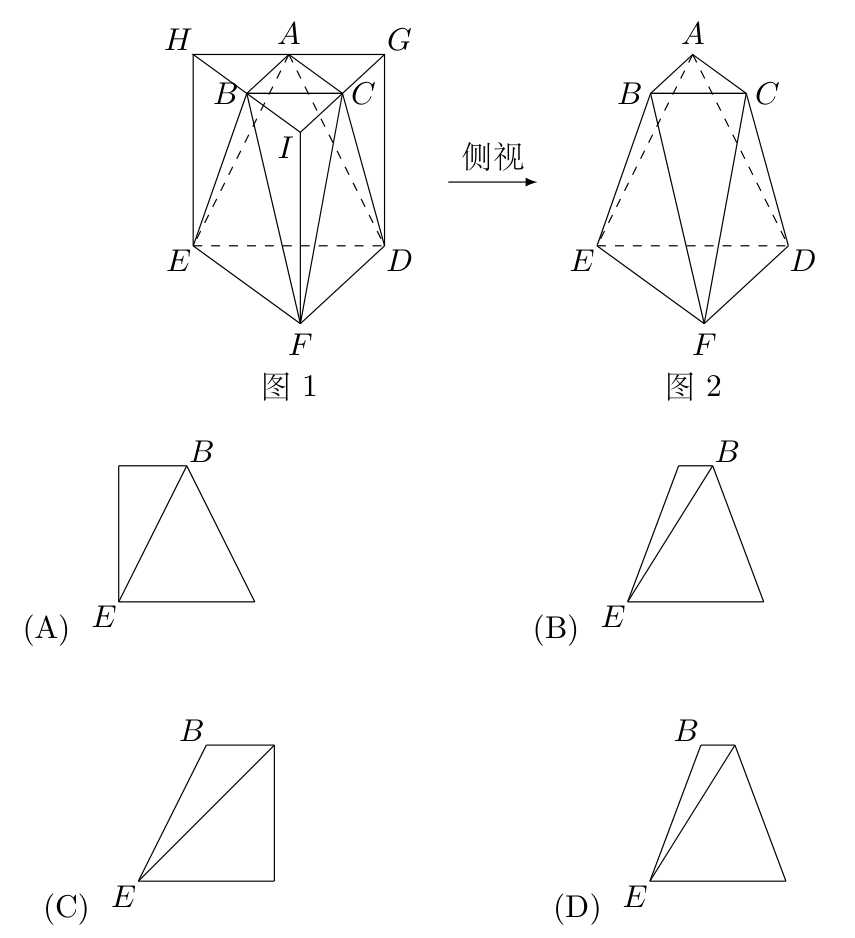

（2008年广东卷(文)） 将正三棱柱截去三个角（如图 1 所示 ，， 分别是 三边的中点）得到几何体如图 2，则该几何体按图 2 所示方向的侧视图（或称左视图）为()
/2008-广东卷文-07-题.png)
🔍【思路分析】
破题导航
把图 2 中每条棱向侧视面投影：左右两条竖直棱重合为一条，截痕三角形给出右上的斜边；棱 不与外轮廓棱重合，成为内部可见线段.
✅【答案】
点击查看答案
A
✍【详细解析】
Abstract
沿图 2 箭头方向作平行投影，重合的顶点只保留一个投影点．根据图 2 中外轮廓棱的投影关系，侧视图的外轮廓是左侧竖直、上边水平、右侧倾斜、下边水平的四边形，且棱 的投影成为其中的内部线段．该图形与选项 A 相同，故选 A.
💡【考点归纳与避坑指南】
Danger
核心考点：三视图与平行投影
核心方法：按观察方向把每条棱投影到视面，重合棱只留一条，逐条核对轮廓与内部线段
避坑指南：侧视图里棱 的投影是内部实线段，不是没有——漏画内部线段是本题最大陷阱；外轮廓”左竖、上平、右斜”对应截角位置，别凭感觉选
📖【试题探源与推广】
Tip
试题探源：截角几何体三视图为广东卷特色题型，考查空间想象与投影规则
结论推广：任意截角体的视图 = 完整体视图去掉被截部分轮廓 + 补上截痕线
方法推广：投影法：对每条棱判断”是否与观察方向平行”来定轮廓与内部线段
